ECS BOX

คีย์แท็กประหยัดไฟ สำหรับท่านที่ต้องการประหยัดค่าไฟตาม ห้องพัก

ECS. Energy Control System

ECS BOX ระบบควบคุมการใช้ไฟฟ้าผ่านเครื่องโทรศัพท์ โอเปอร์เรเตอร์ และแสดงสถานะของการเปิดปิดอุปกรณ์ไฟฟ้าในขณะนั้น พร้อมเก็บข้อมูลการเปิด-ปิดไฟฟ้าไว้ในตู้สาขาโทรศัพท์ สามารถพิมพ์รายงานย้อนหลังได้เมื่อต้องการ.

ECS BOX จึงเหมาะสำหรับโรงแรมรีสอร์ท ห้องพัก ห้องเช่า เพื่อตอบสนองต่อการประหยัดพลังไฟฟ้าภายในห้อง และง่ายต่อการ ตรวจสอบการเข้าพัก ของลูกค้าย้อนหลังทำให้เจ้าของผู้บริหารสามารถทราบถึงห้องที่ถูกเปิดการใช้งาน อีกทั้งป้องกันการรั่วไหลจากการรับเงินจากการเปิดห้องพักเมื่อผู้บริหารไม่ได้บริหารกิจการเอง

ECS-BOX/ONO
1. จุดต่อสัญญาณควบคุม จากคีย์การ์ด 2 เส้น
2. จุดต่อสัญญาณควบคุม จาก แผงในตู้สาขาโทรศัพท์ 2 เส้น ถ้าไม่ใช้ให้ จั๊มลวดถึงกัน
3. ไฟเลี้ยง 220 Vac.
4. รีเลย์ตัดต่อไฟฟ้าครั้งละ 3 ชุดๆละ 30 Ampรวม 90Amp
5. ไฟกระพริบแสดงสถานะคีย์การ์ดในแผงวงจร และในแป้นเสียบคีย์การ์ด
6.หน่วงเวลา 15 วินาทีก่อนจะตัดไฟคีย์การ์ด รุ่น KT-Solid

คีย์การ์ด รุ่น KT-Solid
- ใช้งานร่วมกับ ECS-BOX/ONO
- ใช้สาย 2 เส้น ต่อไปยัง ECS-BOX/ONO ระยะทางไกลสุดถึง 400 เมตร
- มีไฟแสดงสถานะ ที่แป้นเสียบบัตร ลักษณะการกระพริบของไฟ

ECS. Electrical Control System

ระบบควบคุมการเปิด-ปิดไฟฟ้าภายในห้องพัก

ระบบควบคุมการเปิดปิดไฟฟ้า สำหรับควบคุมไฟฟ้าเพื่อประหยัดพลังงาน ประหยัดค่าใช้จ่ายเหมาะสำหรับโรงแรง หอพัก อพาเม้นท์ห้องเช่า หรือบริเวณไฟฟ้าที่ต้องการควบคุมตามช่วงเวลา สามารถควบคุมการเปิดปิดไฟฟ้าจากบัตรที่กำหนด สามารถควบคุมการเปิดปิดไฟฟ้าจากบัตรที่กำหนด สามารถควบคุมการเปิดปิดไฟฟ้าจากเครื่องโทรศัพท์โอเปอเรเตอร์สามารถควบคุมการเปิดปิดไฟฟ้าผ่านอินเตอร์เน็ต
Phonik ECS.
ได้นำเทคโนโลยีหลากหลายรูปแบบเพื่อให้ระบบรองรับการใช้งานบัตรตามการใช้งานบัตรตามการใช้งานที่แตกต่างกัน เช่น การใช้งานบัตรแบบบาง (Slim) บัตรแบบหนา (Solid) บัตรสนามแม่เหล็ก (Magnetic) บัตรคลื่นความถี่วิทยุความถี่ต่ำ (RFID-LF)(Radio Frequency ldantifier-Low Frequency)บัตรคลื่นวิทยุความถี่สูง (RFID-HF)(Radio Frequency ldentifier-High Frequency)
Phonik ECS
ถูกออกแบบให้ใช้งานได้ทั้งระบบไม่ใช้ตู้ควบคุมกลาง และการควบคุมผ่านตู้ควบคุมกลางการควบคุมโดยไม่ผ่านตู้ควบคุมกลางจะควบคุมการเปิดปิดไฟฟ้าด้วยบัตรเท่านั้น โดยมีไฟ LED แสดงสถานการณ์ใช้งานเปิดปิดไฟฟ้าที่แป้นรับบัตรและกล่องเปิดปิดไฟ ทำให้สะดวกในการติดตั้งใช้งาน
Phonik ECS
เมื่อใช้งานผ่านตู้ควบคุมกลาง จะสามารถบายพาสระบบเพื่อตัดการควบคุมได้ ไม่มีปัญหากระบบควบคุมต้องบำรุงรักษา การใช้งานผ่านตู้ควบคุมกลางจะควบคุมผ่านสายสัญญาณไฟฟ้าแรงดันต่ำไม่มีสัญญาณรบกวนจากไฟฟ้ากำลัง เมื่อต่อใช้งานผ่านตู้ควบคุมกลางจะสามารถเพิ่มฟังท์ชั่นการใช้งานต่างๆเช่น

การพิมพ์รายงานการเปิดปิดไฟฟ้าย้อนหลัง
การพิมพ์รายงานการคิดเงินค่าห้อง
การเตือนก่อนตัดไฟไปยังเครื่องโทรศัพท์ภายในหรือเตือนไปเครื่องโอเปอเรเตอร์
การดูสถานะและควบคุมทางเครื่องโอเปอเรเตอร์หรือทางเครื่องคอมพิวเตร์หรือผ่านทางอินเตอร์เน็ต

ECS & Hotel Lock
ระบบเปิด-ปิดไฟฟ้าในห้องพัก สามารถใช้งานร่วมกันระบบเปิดประตูห้อง เมื่อเลือกใช้บัตรชนิด HF และโปรแกรม Room Manager

คุณสมบัติ ( Specification)

ขนาด (Size)
KT-HF-Base (HxLxD)mm 72x120x24
KT-HF-Card(HxLxD)mm 85x54x0.86
ระบบการทำงาน(Identify) RFID (13.56 MHx)
รองรับ บัตรแม่(Master Card)
รองรับ บัตรแม่บ้าน(Maid Card) ไม่จำกัดจำนวน
บันทึกบัตรลูก สูงสุด 8 Card

Main Power Supply With ECS – BOX
ความยาวสาย (สูงสุด) เชื่อมต่อ ระหว่าง ECS BOX กับ KT-HF Base

22 AWG (0.65mm) 650 m
22AWG (0.50mm) 400 m
22AWG (0.40mm) 250 m

Promotion www.digital999.com

ECS.-MAGNET คีย์แท็กประหยัดไฟด้วยบัตรแม่เหล็ก

KT-Solid Mag สามารถใช้ร่วมกับ ECS

บัตรเปิดไฟแบบบัตรหนาทนทาน (KT-Solid Mag)
ใช้สนามแม่เหล็กในการเปิดไฟฟ้า
ใช้สายควบคุมจากแป้นไปกล่องควบคุมไฟเพียง 2 เส้น
ควบคุมการตัดต่อไฟฟ้ากำลังด้วย
รีเลย์ 4 วงจร (ECS-104)หน่วงเวลา 15 นาทีก่อนตัดไฟ เมื่อเอาบัตรออก
มีไฟกระพริบทั้งบนแป้นรับบัตรและในกล่องตัดต่อไฟฟ้า
บายพาสการควบคุมด้วยอุปกรณ์ในกล่องพักสาย

1	ECS-104 กล่องรีเลย์ตัดต่อไฟฟ้า 4 วงจร ควบคุมด้วยแป้นรับบัตรแม่เหล็ก และสัญญาน ONO	1
2	KTSolid Base (แป้นรับบัตร)	1
3	บัตร Solid (บัตรแม่เหล็ก)	1

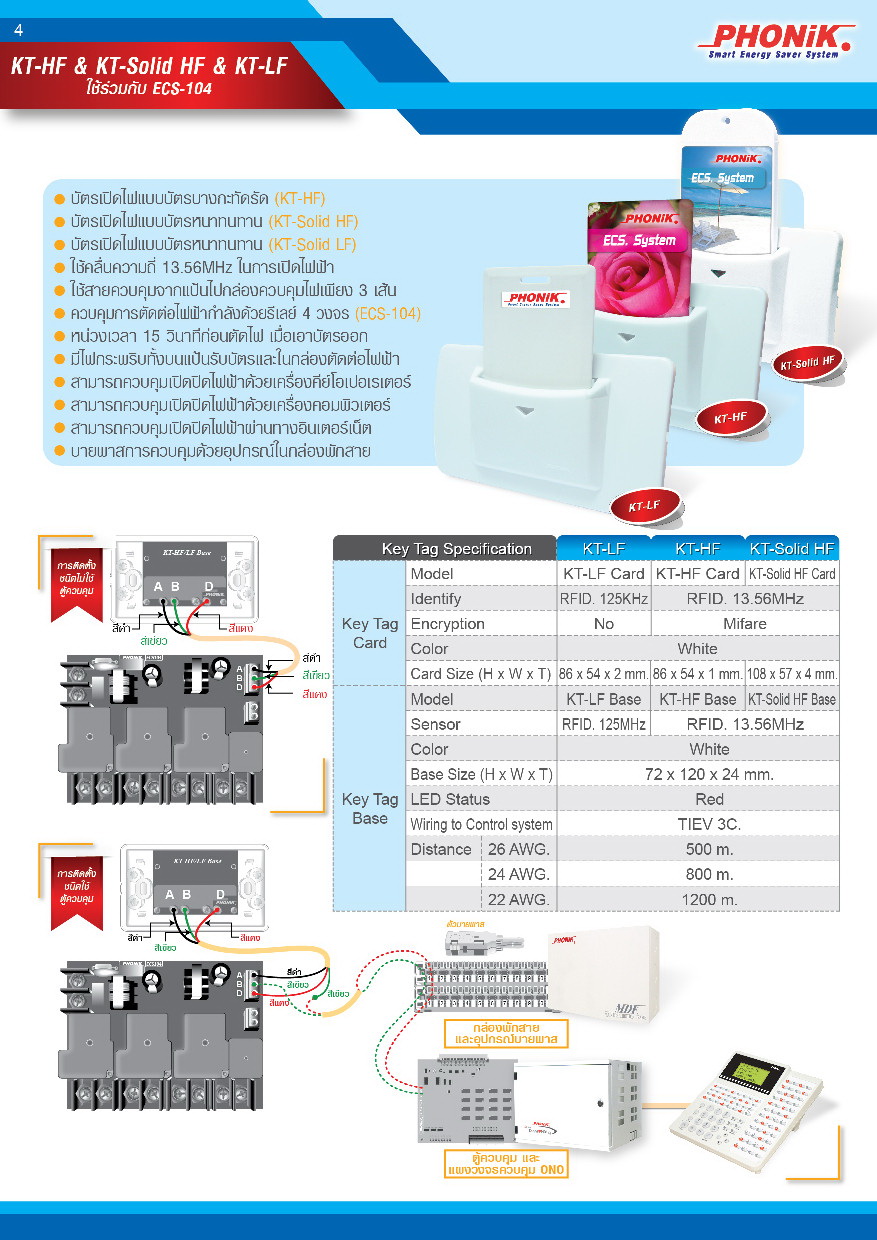

ECS.- HF คีย์แท็กประหยัดไฟด้วยบัตรบัตรความถี่สูง 13.56 MHz (รองรับบัตรแม่บ้าน)

ควบคุมการทำงานด้วยไมโครคอนโทรลเลอร์
ต่อกับแป้นรับบัตรแม่เหล็ก ด้วยสาย 3 เส้น
บัตรเปิดไฟแบบบัตรบางกะทัดรัด HF
ใช้คลื่นความถี่ 13.56 MHz ในการเปิดไฟฟ้า
รองรับการใช้งานร่วมกับ Hotel Lock
ไฟแสดงสถานะการทำงาน 3 รูปแบบ
>สถานะไม่เสียบบัตร
>สถานะเสียบบัตร
>สถานะก่อนตัดไฟเมื่อเอาบัตรออก

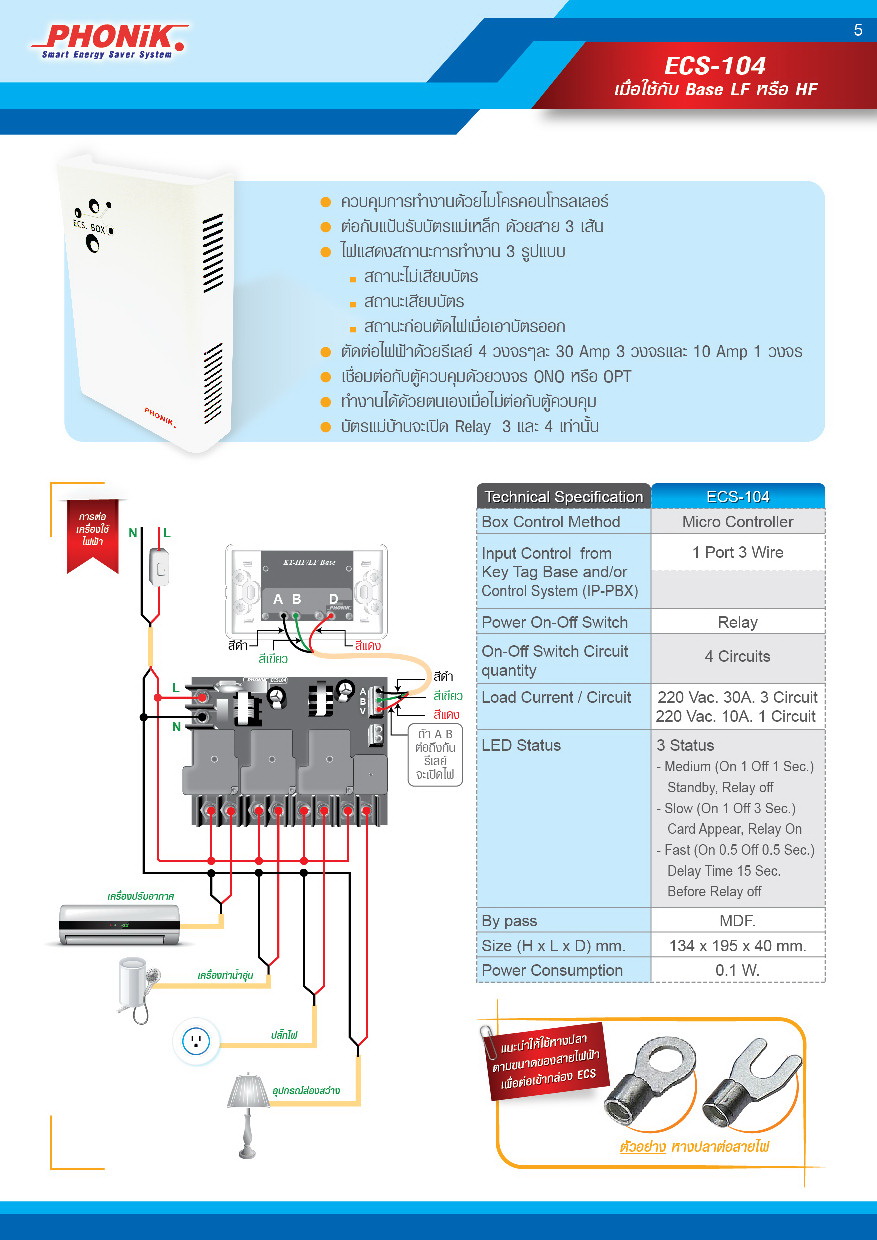

ตัดต่อไฟฟ้าด้วยรีเลย์ 4 วงจรๆละ 30Amp 3 วงจรและ 10 Amp 1 วงจร ECS-104
เชื่อมต่อกับตู้ควบคุมด้วยวงจร ONO หรือ OPT
ทำงานได้ด้วยตนเองเมื่อไม่ต่อกับตู้ควบคุม
บัตรแม่บ้านจะเปิด Relay 3 และ 4 เท่านั้น

1	ECS-104 กล่องรีเลย์ตัดต่อไฟฟ้า 4 วงจร ควบคุมด้วยแป้นรับบัตร HF 13.56 MHz และสัญญาน ONO	1
2	KT-HF Base (แป้นรับบัตร)	1
3	บัตร KT-HF (บัตรความถี่ 13.56Mhz Mifare)	1
4	บัตรแม่บ้าน	1

081-3545999

mddigital999

081-9390211

digital999

081-4552234

digitalthai

KEYTAG

คุณสมบัติการใช้งานเมื่อควบคุมการเปิดปิดไฟฟ้าผ่านตู้ควบคุม (ตู้สาขาฯ)

สามารถควบคุมเปิดปิดไฟฟ้าด้วยเครื่องคีย์โอเปอเรเตอร์หรือเครื่องโทรศัพท์ภายใน
สามารถควบคุมเปิดปิดไฟฟ้าด้วยเครื่องคอมพิวเตอร์
สามารถควบคุมเปิดปิดไฟฟ้าผ่านทางอินเตอร์เน็ต
สามารถเตือนก่อนหมดเวลาการใช้ไฟฟ้าไปยังเครื่องโอเปอเรเตอร์หรือเครื่องโทรศัพท์ภายใน
สามารถพิมพ์รายงานการเปิดปิดไฟฟ้าย้อนหลัง

อุปกรณ์การใช้งานเบื้องต้น
